راهنمای جامع کابل افشان سایز بزرگ | کاربردها، مشخصات و نکات خرید
در پروژههای برق شهری و صنعتی، انتخاب کابل مناسب نقش مستقیمی در ایمنی، پایداری شبکه و عملکرد صحیح تجهیزات الکتریکی دارد. با افزایش مصرف برق در ساختمانهای بزرگ، مراکز تجاری، کارخانهها و تجهیزات سهفاز، استفاده از کابلهایی که توان عبور جریان بالا را بدون افت ولتاژ و افزایش دمای خطرناک داشته باشند، به یک ضرورت تبدیل شده است. در این میان، کابل افشان سایز بزرگ بهعنوان یکی از پرکاربردترین گزینهها در برق شهری ایران شناخته میشود که ترکیبی از انعطافپذیری، ایمنی و ظرفیت جریان بالا را ارائه میدهد.
شناخت دقیق کابل افشان سایز بزرگ، تفاوت آن با کابلهای افشان معمولی، ساختار داخلی، مشخصات فنی و کاربردهای آن، به مهندسان، برقکاران و خریداران کمک میکند انتخابی آگاهانه و متناسب با شرایط پروژه داشته باشند. در این مقاله تلاش کردهایم بهصورت جامع و کاربردی، کابل افشان سایز بزرگ را با توجه به استانداردها و شرایط برق شهری ایران بررسی کنیم تا بتوانید با دید فنی و اجرایی درست، بهترین تصمیم را در خرید و استفاده از این نوع کابل بگیرید.
1. کابل افشان سایز بزرگ چیست؟
کابل افشان نوعی کابل برق است که هادی آن از تعداد زیادی رشته نازک مسی تابیدهشده تشکیل میشود. این ساختار باعث افزایش انعطافپذیری کابل شده و آن را برای مسیرهایی که نیاز به خمکاری، لرزش یا نصب در فضاهای محدود دارند، مناسب میکند.
در شبکه برق ایران، کابلهای افشان معمولاً برای ولتاژ نامی 300/500 ولت یا 450/750 ولت طراحی میشوند و در سیستم برق تکفاز (230 ولت) و سهفاز (400 ولت) کاربرد گسترده دارند.
منظور از سایز بزرگ در کابل افشان چیست؟
منظور از کابل افشان سایز بزرگ، کابلهایی با سطح مقطع بالا است که توانایی عبور جریان الکتریکی زیاد را بدون افزایش بیش از حد دما یا افت ولتاژ دارند.
در استانداردهای رایج مورد استفاده در ایران، معمولاً کابلهای افشان با سطح مقطع 16 میلیمتر مربع و بالاتر بهعنوان کابل افشان سایز بزرگ شناخته میشوند.
سایزهای پرکاربرد کابل افشان سایز بزرگ عبارتاند از:
- 16 میلیمتر مربع
- 25 میلیمتر مربع
- 35 میلیمتر مربع
- 50 میلیمتر مربع
- 70 میلیمتر مربع
- 95 میلیمتر مربع و بالاتر
این کابلها در برق شهری ایران بیشتر در تابلوهای برق سهفاز، موتورهای الکتریکی، پمپها، آسانسورها، کارخانهها و ساختمانهای بزرگ مورد استفاده قرار میگیرند؛ جایی که جریان مصرفی بالا بوده و کابلهای سایز کوچک پاسخگو نیستند.
تفاوت کابل افشان سایز بزرگ با کابل افشان معمولی
تفاوت اصلی بین کابل افشان سایز بزرگ و کابل افشان معمولی، در ظرفیت عبور جریان، محل استفاده و نوع بار الکتریکی است.
کابل افشان معمولی معمولاً دارای سطح مقطعهای پایینتر مانند 1.5، 2.5، 4 یا 6 میلیمتر مربع بوده و برای مصارف روشنایی، پریزها و مصرفکنندههای سبک در برق تکفاز شهری استفاده میشود.
در مقابل، کابل افشان سایز بزرگ برای بارهای سنگین و جریانهای بالا طراحی شده و در سیستمهای سهفاز یا تجهیزات پرمصرف کاربرد دارد.
بهطور خلاصه:
- کابل افشان معمولی: مناسب مصرف خانگی و بار سبک
- کابل افشان سایز بزرگ: مناسب مصارف صنعتی، تجاری و بارهای سنگین در برق شهری ایران

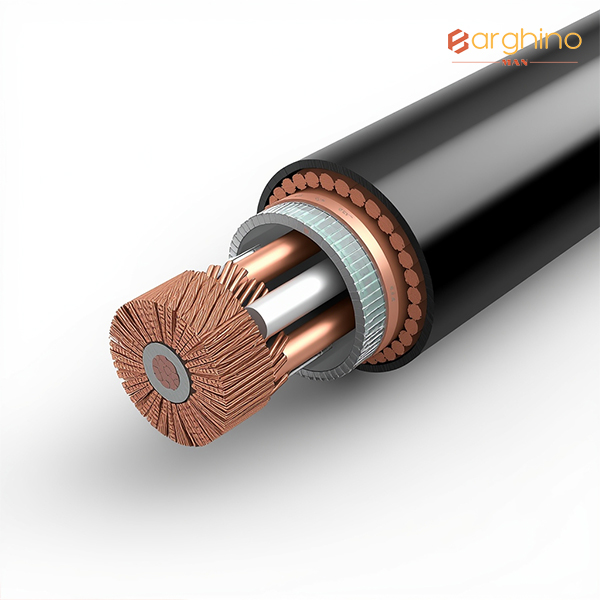

2. ساختار و اجزای کابل افشان سایز بزرگ
شناخت ساختار و اجزای کابل افشان سایز بزرگ نقش مهمی در انتخاب صحیح، افزایش ایمنی و جلوگیری از افت ولتاژ و گرمشدن بیش از حد کابل در برق شهری ایران دارد. این کابلها از سه بخش اصلی تشکیل شدهاند: هادی، عایق و روکش بیرونی.

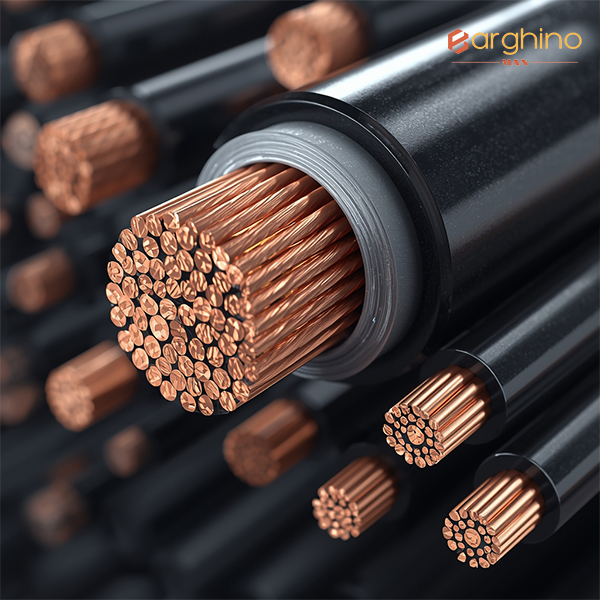

هادی مسی افشان (تعداد رشتهها و خلوص مس)
مهمترین بخش در کابل افشان سایز بزرگ، هادی مسی افشان آن است. این هادی از تعداد بسیار زیادی رشته نازک مسی تشکیل شده که بهصورت منظم به هم تابیده میشوند.
هرچه سطح مقطع کابل بیشتر باشد (مانند 35، 50 یا 70 میلیمتر مربع)، تعداد رشتههای مسی نیز افزایش مییابد تا کابل بتواند جریان بالاتر را بدون افزایش دمای خطرناک منتقل کند.
در کابلهای استاندارد مورد استفاده در ایران:
- جنس هادی: مس آنیلشده (انعطافپذیر)
- خلوص مس: حداقل 99.9٪
- مقاومت الکتریکی پایین برای کاهش تلفات انرژی
استفاده از مس با خلوص بالا در کابل افشان سایز بزرگ باعث میشود کابل در سیستم برق تکفاز و سهفاز شهری، عملکرد پایدار و ایمنتری داشته باشد و افت ولتاژ در مسیرهای طولانی به حداقل برسد.
عایق کابل (PVC، XLPE و …)
عایق کابل در کابل افشان سایز بزرگ وظیفه جلوگیری از نشت جریان الکتریکی و افزایش ایمنی را بر عهده دارد. متداولترین عایقهای مورد استفاده در ایران عبارتاند از:
- PVC (پلیوینیل کلراید):
رایجترین نوع عایق در کابلهای افشان برق شهری، مناسب ولتاژهای 300/500 و 450/750 ولت، با مقاومت مناسب در برابر رطوبت و سایش. - XLPE (پلیاتیلن کراسلینکشده):
مناسب برای کابلهایی که در معرض دما و جریان بالاتر قرار دارند. این عایق تحمل حرارتی بیشتری نسبت به PVC داشته و برای کاربردهای صنعتی و نیمهصنعتی بسیار ایدهآل است.
انتخاب نوع عایق در کابل افشان سایز بزرگ باید بر اساس جریان عبوری، شرایط محیطی و نوع مصرف در برق شهری ایران انجام شود.
روکش بیرونی و نقش آن در دوام کابل
روکش بیرونی آخرین لایه محافظ در کابل افشان سایز بزرگ است و نقش مهمی در افزایش طول عمر کابل دارد. این روکش معمولاً از جنس PVC مقاوم ساخته میشود و وظیفه آن محافظت کابل در برابر عوامل محیطی است، از جمله:
- ضربه و فشار مکانیکی
- رطوبت و گردوغبار
- روغنها و مواد شیمیایی سبک
- نور خورشید (در مدلهای مقاوم به UV)
در پروژههای برق شهری ایران، کیفیت روکش بیرونی اهمیت زیادی دارد؛ زیرا نصب کابلها اغلب در تابلو برقها، کانالها، سینی کابل و فضاهای نیمهباز انجام میشود. روکش استاندارد مانع از ترکخوردگی، پوسیدگی و کاهش ایمنی کابل در بلندمدت خواهد شد.
3. مشخصات فنی کابل افشان سایز بزرگ
آشنایی با مشخصات فنی کابل افشان سایز بزرگ برای انتخاب صحیح کابل، جلوگیری از افت ولتاژ، افزایش ایمنی و افزایش طول عمر تجهیزات در برق شهری ایران اهمیت بسیار بالایی دارد. مهمترین مشخصات فنی این کابلها شامل سطح مقطع، ولتاژ نامی، جریان مجاز و دامنه دمای کاری است.
سطح مقطعهای رایج کابل افشان سایز بزرگ
سطح مقطع کابل نشاندهنده میزان توانایی آن در انتقال جریان الکتریکی است. در برق شهری و صنعتی ایران، کابلهای افشان با سطح مقطع 16 میلیمتر مربع به بالا در دسته کابل افشان سایز بزرگ قرار میگیرند.
سطح مقطعهای پرکاربرد عبارتاند از:
- 16 میلیمتر مربع
- 25 میلیمتر مربع
- 35 میلیمتر مربع
- 50 میلیمتر مربع
- 70 میلیمتر مربع
- 95 میلیمتر مربع
- 120 و 150 میلیمتر مربع (برای مصارف سنگینتر)
این سایزها معمولاً در تابلوهای برق سهفاز، موتورهای صنعتی، پمپهای قوی، آسانسورها و خطوط اصلی توزیع برق ساختمانهای بزرگ استفاده میشوند.
ولتاژ نامی کابل افشان سایز بزرگ
ولتاژ نامی نشاندهنده حداکثر ولتاژی است که کابل میتواند بهصورت ایمن تحمل کند.
در برق شهری ایران، کابل افشان سایز بزرگ معمولاً با یکی از ولتاژهای نامی زیر تولید و استفاده میشود:
- 300/500 ولت
- 450/750 ولت
این ولتاژها برای استفاده در سیستمهای تکفاز 230 ولت و سهفاز 400 ولت کاملاً مناسب بوده و در اغلب پروژههای ساختمانی و صنعتی شهری کاربرد دارند.
حداکثر جریان مجاز کابل افشان سایز بزرگ
حداکثر جریان مجاز به سطح مقطع، نوع عایق، روش نصب و دمای محیط بستگی دارد. مقادیر زیر بهصورت تقریبی و رایج برای کابل افشان مسی با عایق PVC در شرایط معمول برق شهری ایران در نظر گرفته میشود:
- 16 میلیمتر مربع: حدود 75 تا 85 آمپر
- 25 میلیمتر مربع: حدود 100 تا 115 آمپر
- 35 میلیمتر مربع: حدود 125 تا 145 آمپر
- 50 میلیمتر مربع: حدود 160 تا 180 آمپر
- 70 میلیمتر مربع: حدود 200 تا 230 آمپر
- 95 میلیمتر مربع: حدود 240 تا 270 آمپر
📌 توجه: در نصب داخل سینی کابل، کانال بسته یا دمای محیط بالا، مقدار جریان مجاز کاهش پیدا میکند و باید ضریب اصلاح اعمال شود.
دامنه دمای کاری کابل افشان سایز بزرگ
دامنه دمای کاری یکی از مشخصات بسیار مهم در کابل افشان سایز بزرگ است، زیرا عبور جریان بالا باعث افزایش دمای هادی میشود.
- کابل با عایق PVC:
- دمای کاری معمول: -5 تا +70 درجه سانتیگراد
- کابل با عایق XLPE:
- دمای کاری معمول: -5 تا +90 درجه سانتیگراد
در پروژههای برق شهری و صنعتی ایران که کابلها در محیطهای گرم یا دارای بار دائمی استفاده میشوند، انتخاب کابل با عایق مناسب نقش مهمی در جلوگیری از افت کیفیت و افزایش ایمنی دارد.
